Kameravalvontaopas

Vanhojen kameroiden hyödyntäminen

Tyypillinen tilanne on vanhan, olemassa olevan valvontakamerajärjestelmän uudistaminen tai laajentaminen. Tällöin on luontevaa, että toiveena on hyödyntää vanhat laitteistot, jos niissä vain suinkin on vielä elinkaarta jäljellä. Toimivia laitteita ei yleensä tarvitsekaan poistaa käytöstä ja korvata uusilla, onhan se myös taloudellisempaa ja ekologisempaa.

On kuitenkin olemassa tiettyjä tilanteita, joissa vanhojen kameroiden säästäminen osana järjestelmää ei ole enää tarkoituksenmukaista, koska ne voivat joko estää järjestelmän uudistamisen tai niiden elinkaaren jatkaminen ohjelmistopäivityksin jne. voi tulla kalliimmaksi kuin uuden kameran ostaminen.

Toisaalta kamerat eivät ole ainoita asioita, joita huomioida järjestelmän kokonaisuudessa. Myös kaapelointi vaikuttaa merkittävästi siihen miten hyvä tiedonsiirtokyky sillä on ja minkälaisia laitteita siihen voidaan liittää.

👉Lue blogistamme miten arvioida vanhojen kameroiden soveltuvuutta jatkokäyttöön.

kuvanlaatu

Me Emsecissä ajattelemme, että kuvan laatu valvontakäytössä on todella merkityksellinen asia. Jos jotain ikävää on sattunut, mutta valvontakamerakuva on rakeista mustavalkokuvaa, josta ei voi tunnistaa ihmistä tai ajoneuvoa, on hyvä kysymys, mitä tarkoitusta laitteisto palvelee? Käyttötarkoitukseen sopimatonta kuvaa ei voi enää jälkikäteen parantaa.

Nykyteknologia mahdollistaa erittäin laadukkaan valvontakuvan. Mitä kriittisempi ja riskialttiimi kohde, sen tärkeämpää on varmistaa, että kuva on tosipaikan tullen käyttökelpoista.

Ota lähtökohdaksi laadukas kuva

Kameroiden tuottamassa kuvanlaadussa on isoja eroja. Siksi on tärkeää kiinnittää tähän asiaan huomiota hankintavaiheessa.

Tässä Boschin esimerkkivideossa havainnollistetaan eroja kuvanlaadussa erilaisilla kameroilla samassa kohteessa. Erot korostuvat haastavissa valaistusolosuhteissa.

Fysiikan lait - etäisyys kohteesta ratkaisee

Yleiskuva isosta alueesta ei vielä välttämättä riitä siihen, näkyykö ihminen tai ajoneuvo tunnistettavasti. Valvontakamera-alalla on useita menetelmiä, joiden avulla voi suunnitella tarvittavaa kuvakokoa. Näitä ovat esimerkiksi DRI tai DORI.

Verkosta löytyy myös työkaluja, joiden avulla voi itse kokeilla eri kameroita, etäisyyksiä ja henkilön tunnistettavuutta.

IPVM Camera Calculator on monipuolinen työkalu IPVM:n jäsenille (199 USD/vuosi). Systeemissä on useiden eri kameravalmistajien laitteita.

Kameravalmistajilla on maksuttomia suunnitteluohjelmia, mutta tyypillisesti valittavissa on vain valmistajan omia laitteita.

Axis Communications Site Designer 2

Bosch IP Vide System Design Tool (tietokoneelle ladattava ohjelmisto)

Hikvision , Hik Design Tool (tietokoneelle ladattava ohjelmisto)

Resoluutio ja kuvakoot

Videokuvassa resoluutiolla tarkoitetaan pikseleiden määrää kuva-alalla. Mitä enemmän kuvassa on pikseleitä, sen tarkemaa videomateriaali on. Toisaalta mitä enemmän kuvassa on pikseleitä, sen huonompi on kameran hämäränäkökyky.

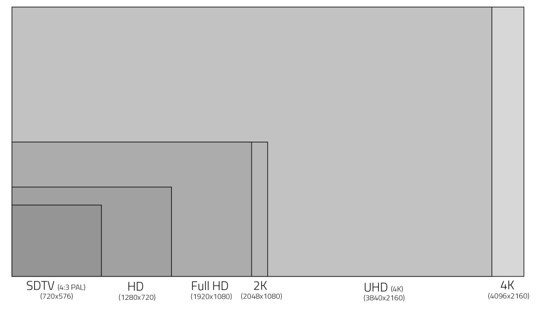

Videokuvan resoluutiot

Full HD -kuvan uusi vaihtoehto on 4K-video (4096 X 2160 pikseliä), joka on neljä kertaa Full HD -videon kuvakoko (1920 X 1080). Jos valitset 4K-videon, ota huomioon, että saadaksesi täyden hyödyn 4K-valvontakamerasta, tarvitset myös videoiden katseluun 4K-näytön, tarpeeksi tehoa toistolaitteelta ja internet-yhteydeltä.

Haastaviin olosuhteisiin parempi kamera

Kohteissa, joissa on erittäin tärkeää saada aikaan tunnistettava kuva pimeässäkin, kannattaa etsiä värikuvaa tuottava kamera. Normaalisti valvontakamera kuvaa mustavalkoisena pimeässä ja siitä on mahdoton ta sanoa oliko kuvassa näkyvällä henkilöllä punainen vai vihreä huppari, tai oliko pihaan ajanut pakettiauto harmaa vai vaaleansininen.

Pimeässä kuvaamiseen on useita erilaisia teknisiä ratkaisuja. Pyydä myyjää esittelemään niitä, jotta voit vertailla niiden sopivuutta tarpeeseesi.

Olosuhteisiin, joissa on suuret kontrastit, kuten esimerkiksi pimeässä kirkasta valoa, kannattaa käyttää dynaamista kameraa.

Kuvatahti ja kohina

Videokuvan laatuun vaikuttaa myös kuvatahti (FPS, Frames per second), eli kuinka monta ruutua sekunnissa näytetään. Valvontakamerakäytössä se on tyypillisesti 10 - 15 fps, mutta nopeasti liikkuviin kohteisiin vaaditaan noin 25 - 50 fps. Peruskohteissa voi riittää jopa 3 - 6 fps.

Kun videokuvaan tulee kohinaa/pikselöitymistä, bittivirta ja siirtonopeustarve nousevat huomattavasti. Kohina aiheuttaa huonoa kuvanlaatua ja turhaa rahanmenoa.

Huonolaatuinen tai vanha kamera voi aiheuttaa enemmän kohinaa, erityisesti huonoissa valaistusolosuhteissa.

Kuvien pakkaminen

Videotiedostot pitää pakata tallennustilan ja kaistankulutuksen säästämiseksi. Pakkauksen taso ja kuvan resoluutio vaikuttavat koettuun kuvanlaatuun.

Kuvien pakkaamisessa on useita standardeja. H.265 HEVC (High Efficiency Video Coding) on kehitetty version H.264 (MPEG 4) seuraajaksi.

Tämä mahdollistaa esimerkiksi 4K-videonpakkauksen tehokkaasti, jopa puolet pienemmän kaistankulutuksen ja 50 % tehokkaamman tallennustilan käytön. Toisaalta kuvan näyttämiseen (dekoodaus) tarvitaan enemmän suorituskykyä.
